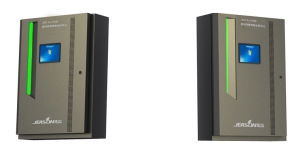

JEA9-SES 通风排烟智控系统

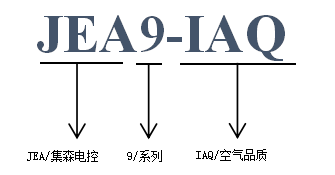

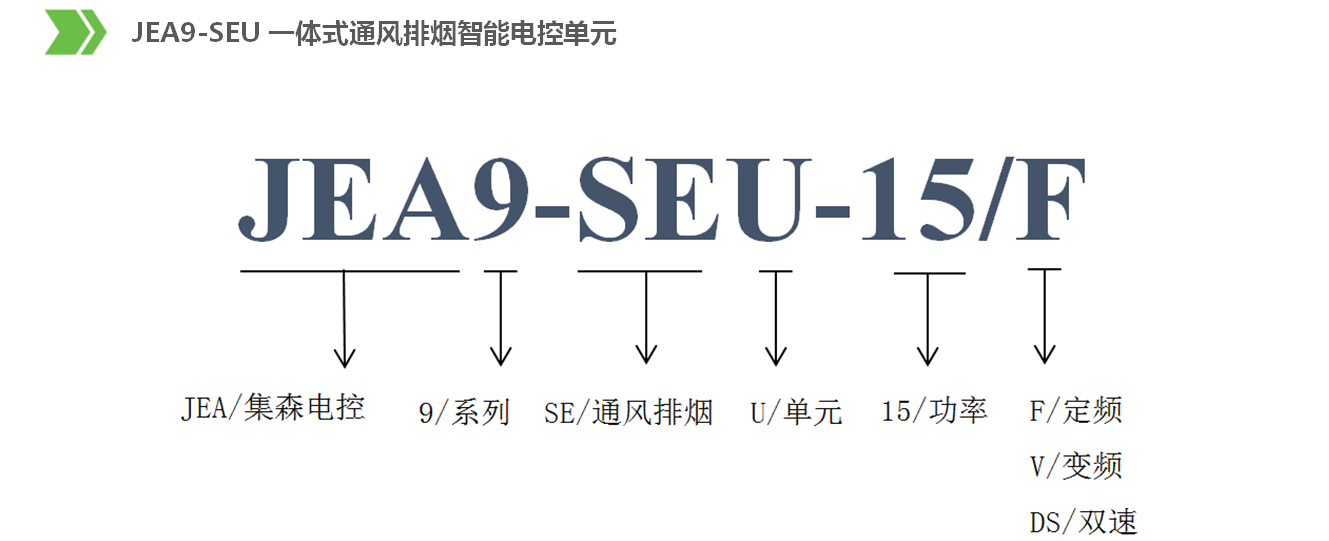

型号编号说明
由通风排烟的特殊性（发生火灾事故时与消防联动），JEA9-SES通风排烟智能电控系统由JEA9-SEU一体式通风排烟智能电控单元、JEA-CO一氧化碳面板、JEA-IAQ空气品质面板等传感器组成，主要分为变频和定频两种模式。
用途
对送排(烟)风机等通风排烟设备进行智能电控。
功能特点
1) 动态监控送排(烟)风机的运行状态和能耗数据，提高机组在各运行工况的使用效率，降低能耗，同时满足送排烟系统的的控制要求；
2) 根据CO或者CO2的浓度的检测值与设定值的比较，自动进行变频调节，通过改变转速来控制送风量。满足需求的同时达到节能的目的；
3) 具备平时通风控制需求，同时满足防排烟需求，接入消防排烟系统；
4) 具备完整的就地独立控制功能（可选配不同规格尺寸的触摸屏），也可通过总线通讯到JEA智能监控平台实现远程监控，并支持无线移动终端的访问。如上位机系统瘫痪，仍可对空调设备进行就地自控，主要功能和设定修改不受影响；
5) 提供标准的BACnet/IP、RS485等通讯接口及开放通讯协议，集成于BAS或者其他管理系统平台；
6) 完整全面的电器保护：输入缺相、过电流、过载、电流失速、过热等；
7) 内置温控器实时联动排气风机，避免柜内温度过高影响设备正常运行；
8) 提供故障报警与保护功能，可实现声、光报警及软件画面显示报警提示等，并且具备故障记录功能；
9) 防护等级：IP42以上。

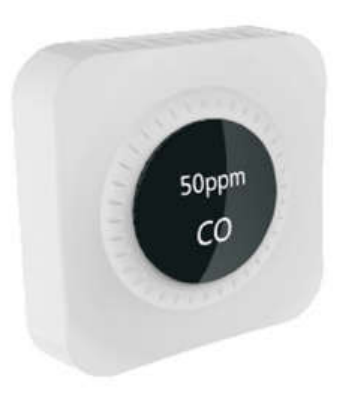

JEA-CO一氧化碳面板
一氧化碳面板是可以应用于易燃易爆气体泄漏场所及其有毒有害存在的化工厂区，仪表采用进口催化燃烧传感器及电化学传感器技术，产品具有信号稳定，精度高等优点，仪表外壳采用铸铝一次成型防爆隔爆设计，接线方式适用于各种危险场所。
产品特点
电 源：24V直流电源供电
检测方式：自然扩散式
工作方式：长期连续工作
输出信号：4-20mA或RS485输出（选配）
无源触点：2组开关量信号输出 （选配）
连线方式：G1/2阳螺纹防爆软管（20*1.5MM及其他接口选配）
电缆规格：型号分线RVVP3×1.5mm2
总线RVVP4×1.5mm2
信号传输距离：≤1000米
结构材料：压铸铝
防爆标志：Exd IIC T6 Gb
防护等级：IP65
工作温度：-20～50℃（特殊要求根据需要而定）
工作湿度：≤90%RH
尺 寸：150×140×70（mm）
重 量：≤1.5kg
JEA-IAQ空气品质面板
产品特点
电 源：24V直流电源供电
检测方式：自然扩散式
工作方式：长期连续工作
输出信号：4-20mA或RS485输出（选配）
无源触点：2组开关量信号输出 （选配）
连线方式：G1/2阳螺纹防爆软管（20*1.5MM及其他接口选配）
电缆规格：型号分线RVVP3×1.5mm2
总线RVVP4×1.5mm2
信号传输距离：≤1000米
结构材料：压铸铝
防爆标志：Exd IIC T6 Gb
防护等级：IP65
工作温度：-20～50℃（特殊要求根据需要而定）
工作湿度：≤90%RH
尺 寸：150×140×70（mm）
重 量：≤1.5kg
功能原理
通风排烟智控系统主要是根据空气参数（CO或CO2以及实际中的其他需求），通过智能控制器自动控制送风和排风的启停及频率调节，并接入消防控制系统，在火灾发生时风机自动开启最大转速，强排烟气。

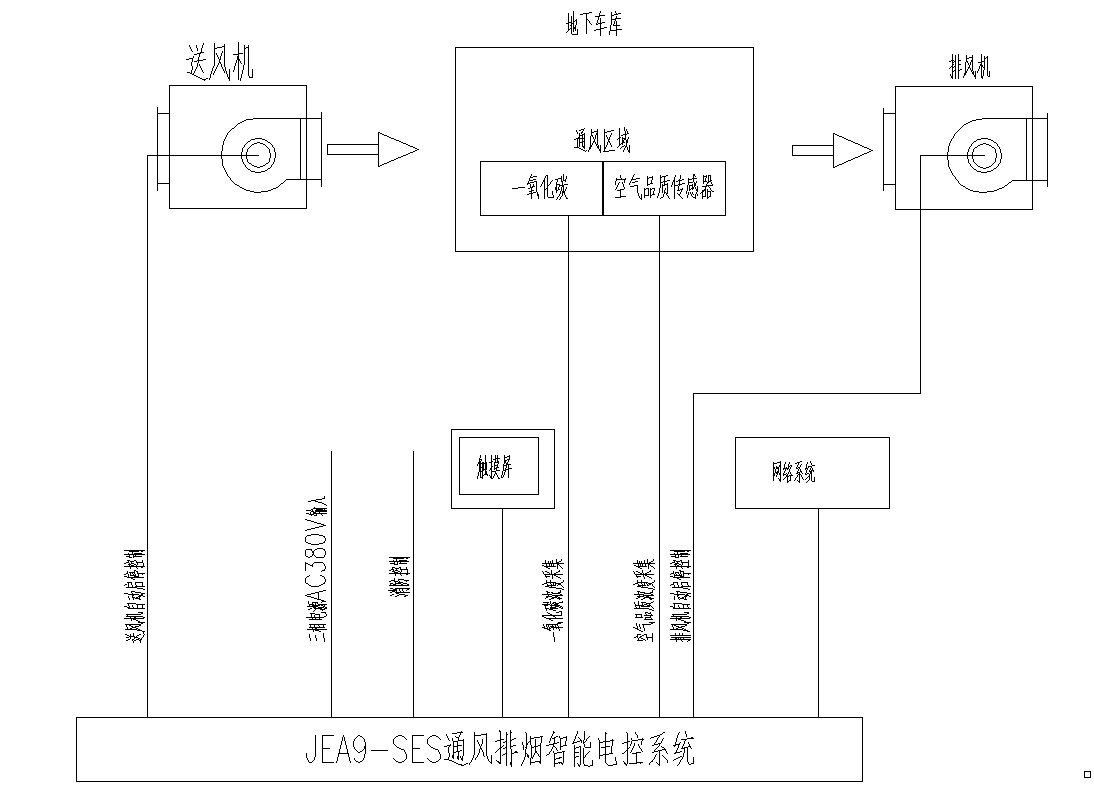

原理图：
应用说明
JEA9-SES通风排烟智能电控系统的划分
JEA9-SES通风排烟智能电控系统分为定频和变频模式。定频模式包含双速模式。双速模式是针对高层地下室平时送排风与事故排烟两种速度的工作状态，平时送排风采用低速模式，发生火灾事故时装换到高速模式，系统立即由排风改为排烟状态，满足消防需求。
变频模式是针对高层地下室平时按需求变频送排风与事故排烟的两种工作状态。平时通过监测CO等气体的浓度，通过变频控制送排风量，保证送排风需求的同时节约电能。
送排风的划分
送排风系统又分为单排风系统和送排风系统。单排风系统用于平时对一定区域做排风，通过将区域内的有毒有害气体排出来达到改善地下室空气品质的要求。送排风系统是讲送风机和排风机联锁控制，主要用于平时的送排风。若送排风系统并入了消防控制，则在发生火灾事故时消防信号立即引入控制系统。排风（烟）机立即采用最高转速，迅速将这些浓烟迅速排出室内，同时送风机也立即采用最高转速，给逃生通道送风，使逃生通道处于正压，以此保证逃生人员的安全。
空气品质
通过现场监测传感器对地下室空气品质进行实时监测，当达不到规范要求，则自动开启送排风机，排出污浊空气，送入新鲜空气，以保证地下室室内空气品质达到要求，保障人员安全。
消防优先模式
送排风系统在平时是为了改善室内空气品质，而在发生火灾事故时，则主要用于防排烟系统。所以JEA9-SES通风排烟智能电控系统采用消防优先模式，当发生火灾事故时，迅速以最高速度运转，将烟气迅速排出，人员逃生通道迅速送风，防止烟气进入。

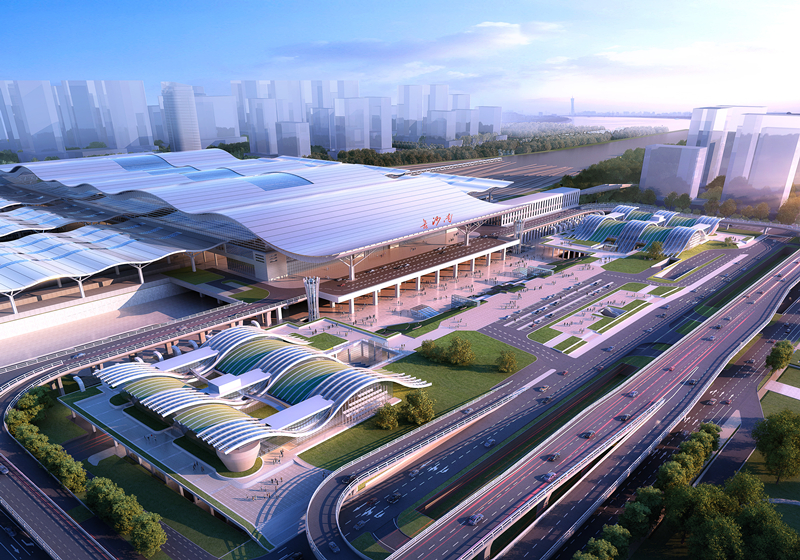

长沙市火车南站站前东广场JEA中央空调与通风智能电控系统
2016年11月，长沙火车南站东广场正式开放，长沙高铁站进入双广场时代，实现了高铁与地铁、磁浮、公交等交通工具真正的无缝对接。
东广场由长沙市轨道交通集团有限公司的子公司长沙市高铁新城开发建设有限公司投资建设，长沙市规划设计院有限责任公司设计，湖南省第三工程公司总承包。项目建筑面积为149400m2，为地上两层地下三层建筑。除站台、通道、人防等辅助设施外，还有南北两栋服务用房和2000+车位的地下停车场。
湖南集森为东广场提供了全套JEA6+系列暖通空调智能电控系统，控制中央空调水系统、中央空调新风系统和地下车库通风系统。含控制系统设备的供货、安装、调试、试运行、售后等一条龙服务。历时一年半，系统于2018年1月全面竣工，正式投运。
JEA6+系列暖通空调智能电控系统，背靠集森多项专利技术和自主软件，集机电一体、强弱电一体、软硬件一体，现场与远程结合，将分散的各专业元素有机结合，使中央空调与通风系统更高效、安全、稳定运行，并实现一键启停、运管优化、物联智能、大数据云等价值增益。
地下车库通风的主要目的是排除和稀释汽车排放的有害物质，主要有一氧化碳（ＣＯ）、碳氢化合物(HC) 及氮氧化物(NOx)等，其中CO体积占比最高。只要把ＣＯ的浓度稀释到卫生标准规定的浓度，其他污染物的浓度也能满足要求。
东广场地下车库通排风采用高温消防送排烟风机，平时送风，火灾时排烟。集森JEA通风智控系统，对地下车库每台送排风机均设置一套空气品质节能控制单元（JEA6+/VEN），根据传感检测到的地下车库空气中一氧化碳浓度的变化，自动实现送排风机的启停、风量调节和运行时段等的智能控制，完成地下室空气品质的调节，提高空气质量，同时可以较大幅度的降低电耗，节约能源降低运行成本，并延长通风设备的使用寿命。
同时，地下车库通风智控系统还可与消防系统联动，当发生火灾时，消防信号立即接入控制系统，排风（烟）机以最高转速运行，将室内浓烟立即排向室外。
东广场地下三层车库，提供2000+车位，总建筑面积近15万平米，人车流动稠密、使用时间超长、管理难度很大。集森JEA通风智控系统，实现了地下车库通排风系统的智能化节能管理，堪称公共建筑通风控制的典范之作。
另外，长沙南站站前东广场采用风冷热泵冷温水模块机组为冷热源，南栋和北栋均配置10台制冷量130KW、制热量140KW的风冷模块机组。水系统则为两管制一次泵变流量空调水系统。JEA6+暖通空调智能电控系统，实现整个空调系统的智能化节能管理。
长沙火车南站站前东广场南栋、北栋空调新风系统，每栋包含18台全热回收式新风换气机组。中央空调引入新风，是双刃剑，满足室内新风需求，但会加大空调负荷，在雾霾天，更会加大过滤系统的压力。所以新风并不是越多越好，而应该是智能柔性调节，这就是需要新风智控系统的原因。
在东广场，集森提供的JEA6+中央空调新风智控系统，对新风换气机组设置节能控制单元（JEA 6+/FAU），通过新风温度及室内CO2浓度控制新风机、排风机的风量，在保证室内空气新鲜度的前提下，有效控制风量大小，保持室内空气的温度指标，减少新风负荷、降低空调设备的容量和日常运行费用，达到室内新风需求和节能降耗的边际平衡。
