JEA9-SPS防烟（加压送风）智控系统

应用背景

建筑发生火灾时，随着可燃物的燃烧产生大量的高温烟气，烟气中含有大量的未完全燃烧的有毒、有害物质，对人员的生命安全造成严重的威胁。防烟楼梯间、避难走道及前室，是人员撤离的生命通道和消防人员进行扑救的通行走道，必须明确其建筑防烟性能要求。

从防烟角度来讲，机械加压送风系统的余压过低不利于防烟，而余压过高则会导致楼梯间和前室、前室和走道之间疏散门两侧由于压差过大而导致防火门无法开启的严重后果。因此，加压送风系统的设计，首先应建立在安全疏散的基础上。

设计安装JEA9-SPS防烟智控系统，可有效解决疏散防火门两侧压差过大而导致防火门无法正常开启的事故，保证了疏散通道的安全通畅，使加压送风系统处于合理、有效的工作状态，从而在火灾紧急情况下的人员安装疏散及有效营救。

设计依据

加压送风作为一种行之有效的防烟方式，在国内外高层建筑设计中已被广泛接受与采用。不论国内或者国外的消防规范，都有一定的加压要求，即应使在火灾时，楼梯间压力〉前室压力〉走廊或室内压力。火灾发生时，人员走向是：室内→走廊→前室→楼梯间。当人流量较大时，前室和楼梯间的防火门会出现同时开启的情况，这时要求正压送风的流向是：楼梯间→前室→走廊，这样才能起到防烟的效果。

GB51251-2017 《建筑防烟排烟系统技术标准》（2018年8月1日起实施）

3.4.4 机械加压送风应满足走廊至前室至楼梯间的压力呈递增分布，余压值应符合下列要求：

1 前室、封闭避难层(间)与走道之间的压差应为 25Pa～30Pa；

2 楼梯间与走道之间的压差应为 40Pa～50Pa；

3 当系统余压值超过最大允许压力差时应采取泄压措施。

5.1.4 机械加压送风系统宜设有测压装置及风压调节措施。

GB50045-95 《高层民用建筑防火规范》

8.3.7 机械加压送风机的全压，除计算不利环管道压送损失外，尚应有余压。其余压值应符合下列要求：

1 防烟楼梯间为40Pa～50Pa；

2 前室、合用前室、消防电梯间前室、封闭避难屋（间）为25Pa～30Pa；

3 楼梯间宜每隔2～3层设一个加压送风口；前室的加压送风口应每层设一个。

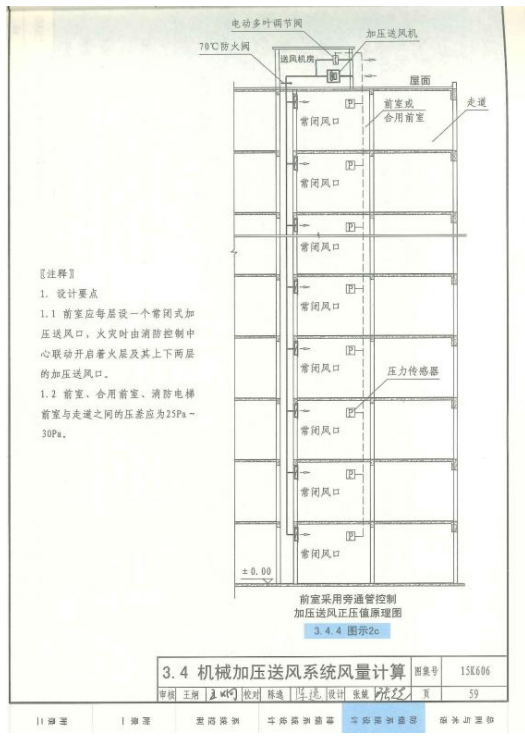

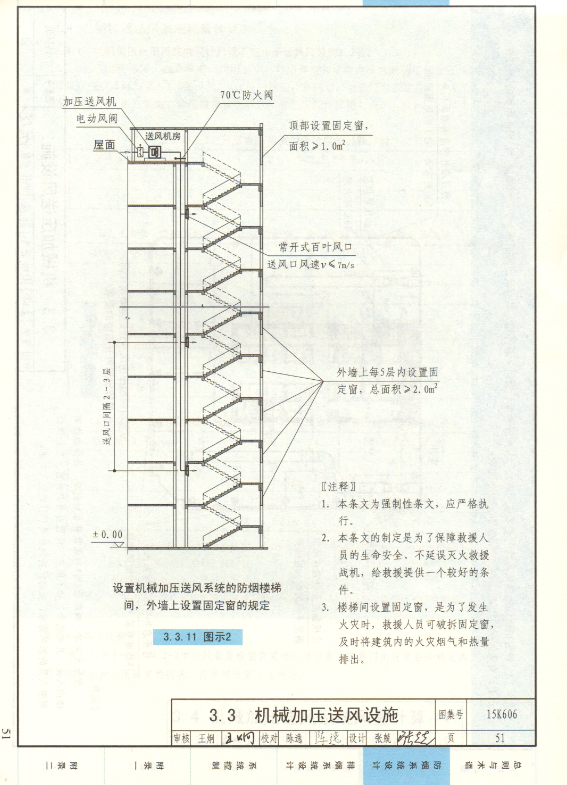

国家建筑标准设计图集15K606:

《建筑防烟排烟系统技术标准》图示

系统介绍

湖南集森研发的JEA9-SPS防烟智控系统是专门针对于高层建筑正压送风系统的一款控制产品，集工业计算机技术、抗电磁干扰、数字传感技术、消防通讯总线于一体的智能化系统。采用高灵敏度的压力传感器，24小时实时自动巡检并采集前室、楼梯间区域的压力变化等工作状态，对超压等故障发出报警信号并记录。当防烟楼梯间或前室余压值达到超压监控值时，防烟余压面板发出报警信号，防烟智控单元打开加压风机风管上的电动旁通泄压阀；余压回路到正常区间值后，防烟智控单元关闭泄压阀，通过控制旁通泄压阀的开启，来保持余压值稳定在堆满要求的区间值内。

JEA9-SPS防烟智控系统完全满足并高于GB51251-2017《建筑防烟排烟系统技术标准》、GB50045-95 《高层民用建筑防火规范》、GB50016《建筑设计防火规范》等相关国家标准中的功能需求。

系统组成及工作原理

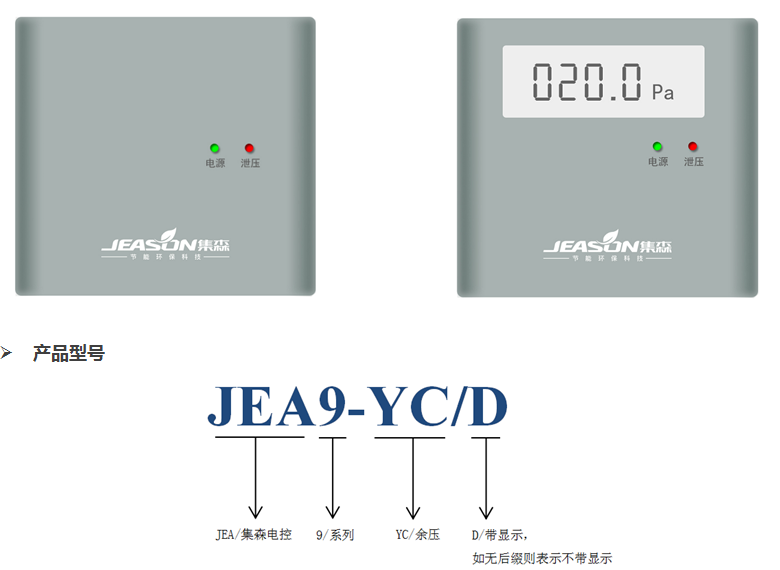

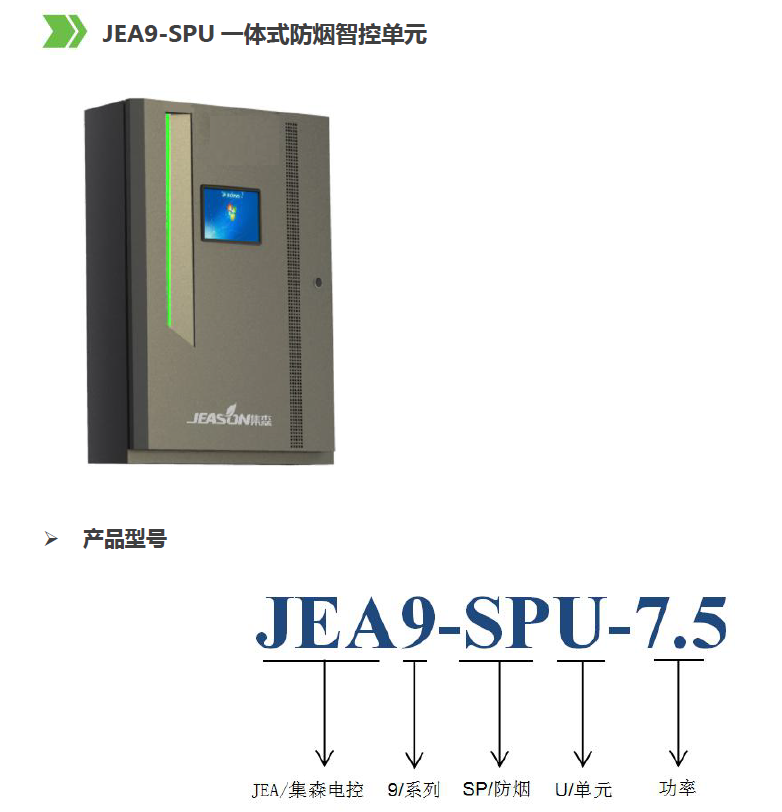

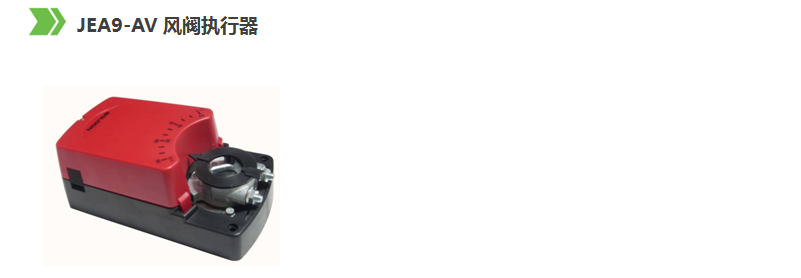

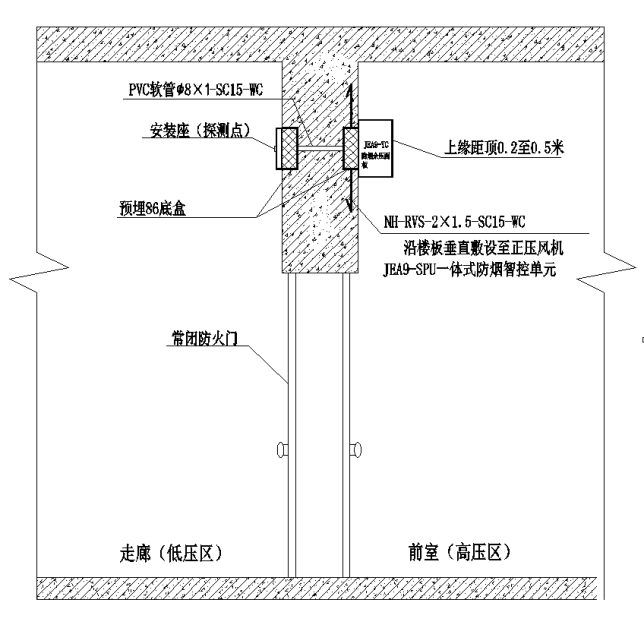

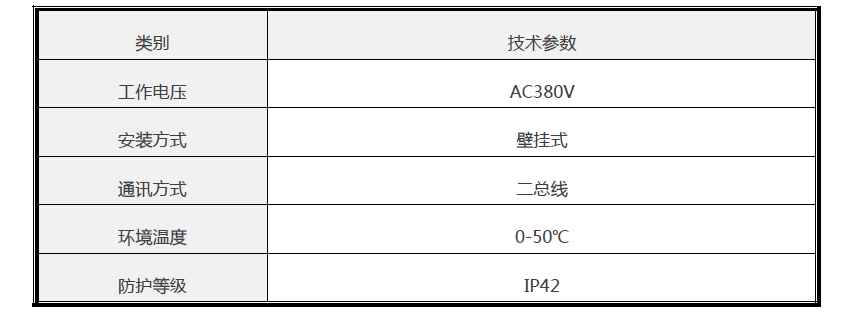

JEA9-SPS防烟智控系统由JEA9-SPU一体式防烟智控单元、JEA9-YC防烟余压面板、JEA9-AV风阀执行器三部分组成。

当第n层着火时，正压送风口打开且正压风机启动，消防前室的余压值高于30Pa时（楼梯间为50Pa），防烟余压面板将信号传输给防烟智控单元，防烟智控单元对电动旁通泄压阀开启泄压；当n层的余压值低于25Pa（楼梯间为40Pa）,防烟余压面板将信号传输给防烟智控单元，防烟智控单元对电动旁通泄压阀关闭，停止泄压。

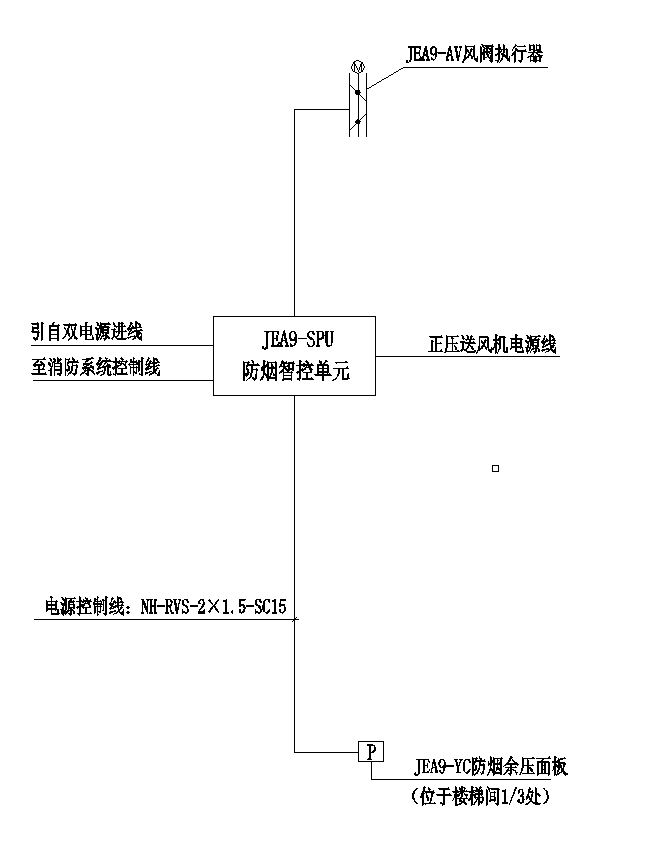

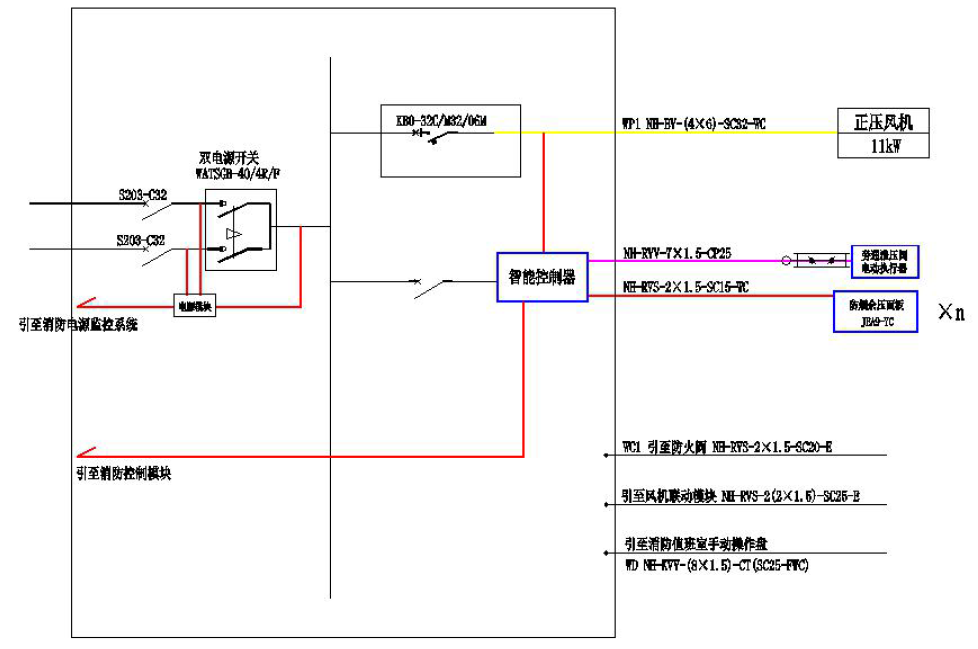

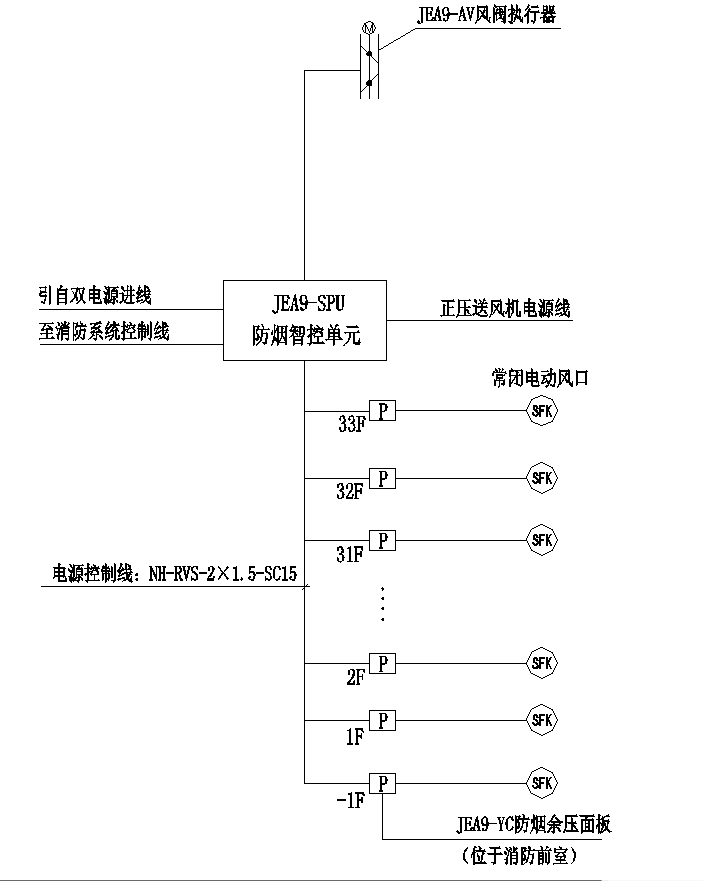

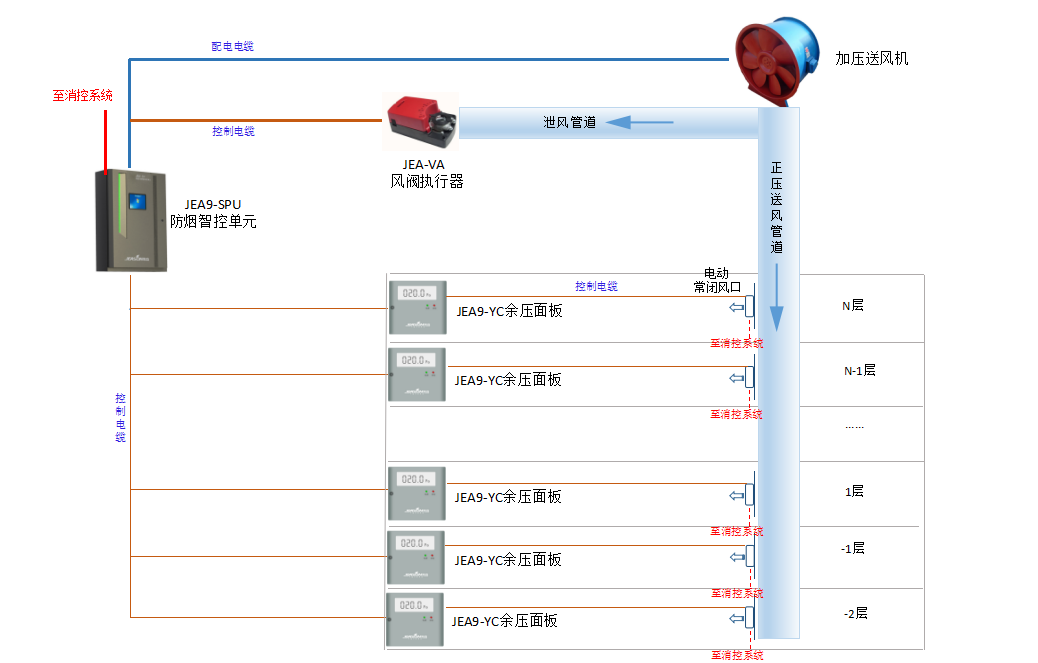

系统示意图
